RS485 인터페이스 특성

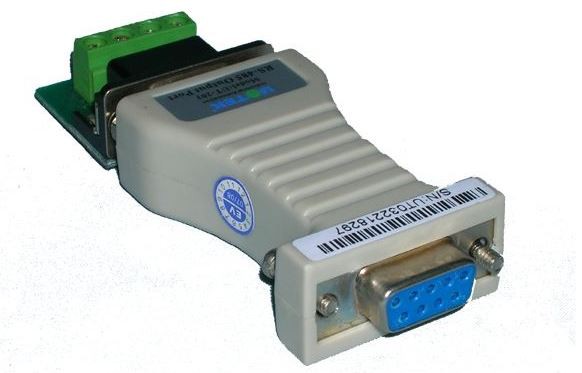

RS485 인터페이스로 구성된 반이중 네트워크는 일반적으로 2선 시스템(이전에는 지점 간 통신만을 실현할 수 있는 4선 시스템 연결 방법이 있었지만 지금은 거의 사용되지 않으며) 차폐된 꼬인 쌍 전송이 주로 사용된다. 이 배선 방법은 버스 토폴로지 구조이며 동일한 버스에 최대 32개의 노드를 연결할 수 있습니다. RS485 통신 네트워크에서, 마스터 슬레이브 통신 방법은 일반적으로 채택된다, 즉, 여러 슬레이브마스터. 대부분의 경우 RS-485 통신 링크를 연결하면 각 인터페이스의 "A" 및 "B" 끝을 연결하기 위해 꼬인 쌍 쌍을 사용합니다. RS485 인터페이스 커넥터는 DB-9의 9핀 플러그 소켓을 채택하고, 지능형 단자와 RS485 인터페이스는 DB-9(구멍)를 채택하고 키보드와 연결된 키보드 인터페이스 RS485는 DB-9(핀)를 채용한다.
RS-485의 전기적 특성은 차동 신호 음의 논리를 사용한다는 것입니다, 논리 "1"은 +(2~6)V로 두 전선 사이의 전압 차이로 표현된다; 로직 "0"은 -(2~6) V가 말한 대로 두 전선 간의 전압 차이로 표현된다. 인터페이스 신호 수준은 RS-232-C보다 낮으며, 인터페이스 회로의 칩을 손상시키기 쉽지 않으며, 레벨은 TTL 레벨과 호환되며 TTL 회로와 연결하는 것이 편리합니다.
RS-485의 가장 높은 데이터 전송 속도는 10Mbps입니다. RS-485 인터페이스는 균형 잡힌 드라이버와 차동 수신기의 조합으로, 향상된 안티-공통 모드 간섭 기능, 즉 좋은 안티 노이즈 간섭기능입니다.
RS-485의 최대 통신 거리는 약 1219m이며 최대 전송 속도는 10Mbps입니다. 전송 속도는 전송 거리에 반비례합니다. 최대 통신 거리는 100KbpS의 전송 속도로 도달 할 수 있습니다. 더 먼 거리를 전송해야 하는 경우 485리피터를 추가해야 합니다. RS-485 버스는 일반적으로 최대 32개의 노드를 지원합니다. 특수 485 칩을 사용하는 경우 128 개 또는 256 노드에 도달 할 수 있으며 최대 노드는 최대 400 노드를 지원할 수 있습니다.
