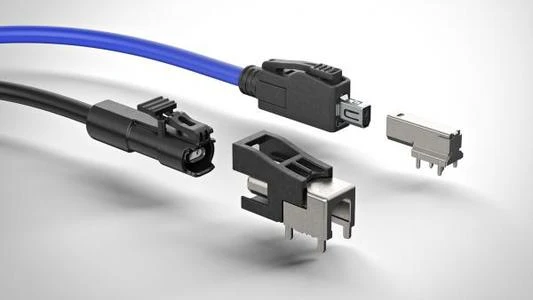

커넥터를 선택하는 방법? 커넥터에는 여러 유형이 있습니다. 일반적인 유형에는 통신 인터페이스 단자, 배선 단자, 전선 기판 간 커넥터 및 기판 간 커넥터가 있습니다. 각 범주는 다음과 같은 여러 범주로 세분될 수 있습니다. 기판 대 기판 커넥터에는 헤더 및 암, 기판 대 기판 커넥터 등이 포함됩니다. 전선 대 기판 커넥터에는 FPC 커넥터, IDC 소켓 및 단순 혼 소켓이 포함됩니다.
커넥터를 선택할 때 다음 측면에서 선택해야 합니다.
1, 핀, 간격
핀 수와 핀 사이의 간격은 커넥터 선택의 기본 기준입니다. 커넥터에 대해 선택한 핀 수는 연결해야 하는 신호 수에 따라 다릅니다. 일부 패치 커넥터의 경우 아래 그림과 같이 패치 헤더의 핀 수가 너무 많지 않아야 합니다. 배치 기계의 납땜 과정에서 고온으로 인해 커넥터 플라스틱이 가열되고 변형되고 중간 부분이 부풀어 오르기 때문에 핀이 잘못 납땜됩니다. 우리는 연구 개발 초기 단계에서 기판 간 연결을 만들기 위해 이러한 종류의 헤더와 암 헤더를 사용했습니다. 그 결과 프로토타입 헤더의 핀이 넓은 면적에 납땜되었습니다. 핀이 절반인 2핀 헤더로 변경한 후 잘못된 납땜은 없었습니다.
요즘은 전자장비가 소형화, 정밀화되면서 커넥터의 핀 피치도 2.54mm에서 1.27mm, 0.5mm로 바뀌었다. 리드 피치가 작을수록 생산 공정에 대한 요구 사항이 높아집니다. 리드 간격은 회사'생산 기술 수준에서 결정해야하며 맹목적으로 작은 간격을 추구합니다.
2, 전기적 성능
커넥터의 전기적 특성은 주로 전류, 접촉 저항, 절연 저항 및 절연 강도를 제한하는 것을 포함합니다. 고전력 전원 공급 장치를 연결할 때 커넥터의 제한 전류에 주의하십시오. LVDS, PCIe 등과 같은 고주파 신호를 전송할 때 접촉 저항에 주의하십시오. 커넥터는 일반적으로 수십 mΩ에서 수백 mΩ의 낮고 일정한 접촉 저항을 가져야 합니다.
3, 환경 성능
커넥터의 환경 성능에는 주로 온도, 습도, 염수 분무, 진동, 충격 등에 대한 내성이 포함됩니다. 특정 적용 환경에 따라 선택하십시오. 적용 환경이 상대적으로 습한 경우 커넥터의 금속 접점이 부식되는 것을 방지하기 위해 커넥터의 습기 및 염수 분무에 대한 내성에 대한 요구 사항이 높습니다. 산업 제어 분야에서는 커넥터의 방진 및 충격 성능에 대한 요구 사항이 높기 때문에 진동 과정에서 커넥터가 떨어지는 것을 방지합니다.
4, 기계적 성질
커넥터의 기계적 특성에는 삽입력, 기계적 완전 방지 등이 포함됩니다. 기계적 완전 방지는 커넥터에 매우 중요합니다. 반대로 삽입하면 회로에 돌이킬 수 없는 손상이 발생할 수 있습니다!
삽입력은 삽입력과 분리력으로 나뉩니다. 관련 표준에는 큰 삽입력과 작은 분리력이 규정되어 있습니다. 사용의 관점에서 삽입력은 작아야 하고 분리력은 커야 합니다. 너무 작은 분리력은 접촉의 신뢰성을 떨어뜨리지만, 자주 연결하고 분리해야 하는 커넥터의 경우 너무 많은 분리력은 분리의 어려움을 증가시키고 기계적 수명을 감소시킵니다.
커넥터의 분리력을 줄이고 사용자가 어댑터 보드를 쉽게 꽂고 뽑을 수 있도록 커넥터 제조업체는 많은 시도를 했고 마침내 탐색의 길에서 밝은 빛을 발견했습니다.
일반적으로 엔지니어가 커넥터라고 부르는 커넥터는 두 개의 회로 기판 또는 전자 장치를 연결하여 전력 또는 신호 전송을 달성하는 데 사용됩니다. 커넥터를 통해 회로 모듈을 만들 수 있습니다.
전자 제품의 조립 프로세스를 단순화하고 제품의 유지 관리 및 업그레이드를 쉽게 만듭니다. 모듈러 회로의 경우 커넥터 제조업체는 커넥터 선택이 결정적인 역할을 한다고 알려줍니다.
